热处理工艺2012-6pptx

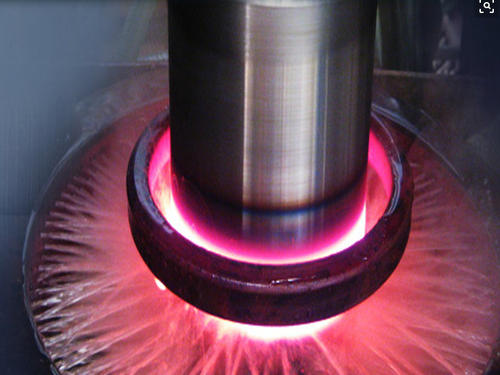

　　钢铁材料能够热处理强化的根本原因是:铁(Fe)有三种晶格形式:α-Fe:体心立方晶格 912 0C以下;

　　一、退火是将工件加热到一定温度(根据退火类型而定)保温一定时间,然后缓慢冷却(炉冷或坑冷)下来,获得接近平衡组织的一种热处理工艺方法。

　　Kaiyun服务的特色是什么？

　　④消除前一道工序(铸造、锻造、冷加工等)所产生的内应力,为下道工序最终热处理(淬火回火)做好组织准备;

　　⑥改善或消除毛坯在铸、锻、焊时所造成的成分或组织不均匀,以提高其工艺性能和使用性能。

　　1、完全退火完全退火是将亚共析钢加热到Ac3以上30~50℃,保温一定时间使之完全奥氏体化,然后缓慢冷却,大部分钢的完全退火加热温度都在780--880℃。

　　因为铸钢件铸态下晶粒粗大,塑性、韧性较低;锻件因锻造时变形不均匀,外部和内部温差大,致使晶粒和组织不均,且有内应力,故硬度偏高,塑性、韧性不足,容易产生裂纹和变形。上述问题可通过完全退火来解决。
